一键闪测影像仪

打破传统的测量工具软件介绍完全自主研发,软件界面简洁、功能强大,极易学习;采用我司自主研发的畸变校正技术,保证在视野的各位置、各角度测量结果稳定精准;自主研发的图像拼接技术,保证拼接误差小于0.003mm。 (一)自动匹配工件,任意放置,一键测量。可自动搜索匹配并调出用户程序。可框选建立匹配、多个位置框

产品详情

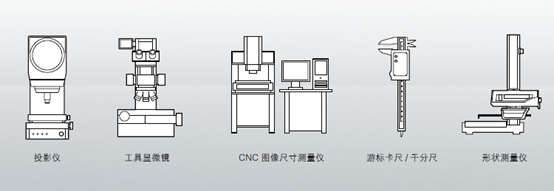

打破传统的测量工具

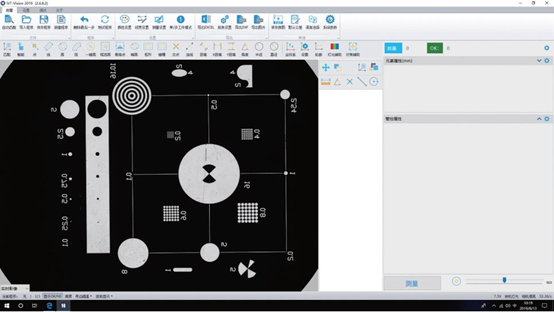

软件介绍

完全自主研发,软件界面简洁、功能强大,极易学习;采用我司自主研发的畸变校正技术,保证在视野的各位置、各角度测量结果稳定精准;自主研发的图像拼接技术,保证拼接误差小于0.003mm。






(一)自动匹配工件,任意放置,一键测量。可自动搜索匹配并调出用户程序。可框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD建立匹配。可建立程序组,实现工件多个面翻面测量。

(二)全面的测量元素:

点、最高点、线、最高线、圆(中心坐标,半径、直径、真圆度、周长、面积,最大半径、最小半径)、弧、矩形(中心坐标,长、宽、周长、面积)、椭圆(中心坐标,长轴、短轴、周长、面积)、键槽(中心坐标,长、宽、周长、面积)、导入CAD轮廓扫描比对、轮廓PV、面积对比、圆柱直径、密封圈(通过周长计算半径、密封圈最大半径、最小半径、厚度)、测量结果再计算(最大值、最小值、平均值、求和)、二维码识别、条码识别。

(三)标注:

距离、X距离、Y距离、半径、直径、角度。

(四)形状误差评定:

直线度、圆度。

(五)位置误差评定:

平行度、垂直度、对称度、同心度、位置度。

(六)坐标系转换

笛卡尔坐标(X,Y)与极坐标(R,θ)可方便选择。可即时转换测量值的基本单位mm、inch、mil。 坐标平移、坐标旋转,建立工件坐标系。


(一)测数据

可以自定义EXCEL模板,可以指定输出单元格。软件自带CPK模板,可以计算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk。

(二)其他

1、软件语言:多国语言可选,语言包开放,可定义翻译修改。

2、图像和绘图区共用,所见即所得,可自定义:颜色、线宽、字体大小、背景颜色。

3、对焦辅助、灯光辅助功能,减少人为误差。

4、合格/不合格(OK/NG),并报警提示,可语音输出:OK、NG。

5、 可快速扫描轮廓,并导出到CAD,与原始图档比对。

6、 可选配IO卡,外触发测量并OK NG 信号输出。

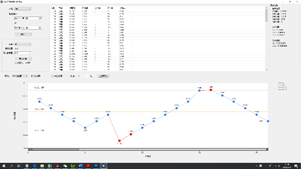

(三)SPC:

包括:直方图、Cpk趋势图、X控制图、Xbar-R控制图、Xmedian-R控制图、X-Rs控制图。



型号

OMQ100M-088

OMQ100C-088

OMQ100M-016

OMQ100C-016

OMQ100M-03

OMQ100C-03

测量行程(mm)

83*63

83*63

82*55

82*55

40*30

40*30

Z轴移动方式

手动

自动

手动

自动

手动

自动

双远心光学镜头倍率

0.088X

0.088X

0.16X

0.16X

0.3X

0.3X

   景深(mm)

8

8

8

8

3

3

图像传感器(像素)

1200万

1200万

2000万

2000万

2000万

2000万

测量精度(μm)

±(3.0+L/50)

±(2.5+L/50)

±(2.0+L/50)

重复性(μm)

±2.0

±2.0

±1.5

光源

1000级程控光源

轮廓光:远心平行光

表面光:LED环形光

图像处理

IVT先进图像分析方法,256灰度等级,20:1亚像素处理技术

软件

IVT-VISION

最小显示单位(mm)

0.0001

Z轴工作距离(mm)

120

Z轴移动范围(mm)

45

外形尺寸(mm)

260×450×660

重量(KG)

28

承重(KG)

3

工作环境

振动:<0.002mm/s,<15Hz

温度:22℃±3℃ 湿度:50~70%

电源

220V/50Hz


更多信息请联络 13884410979
